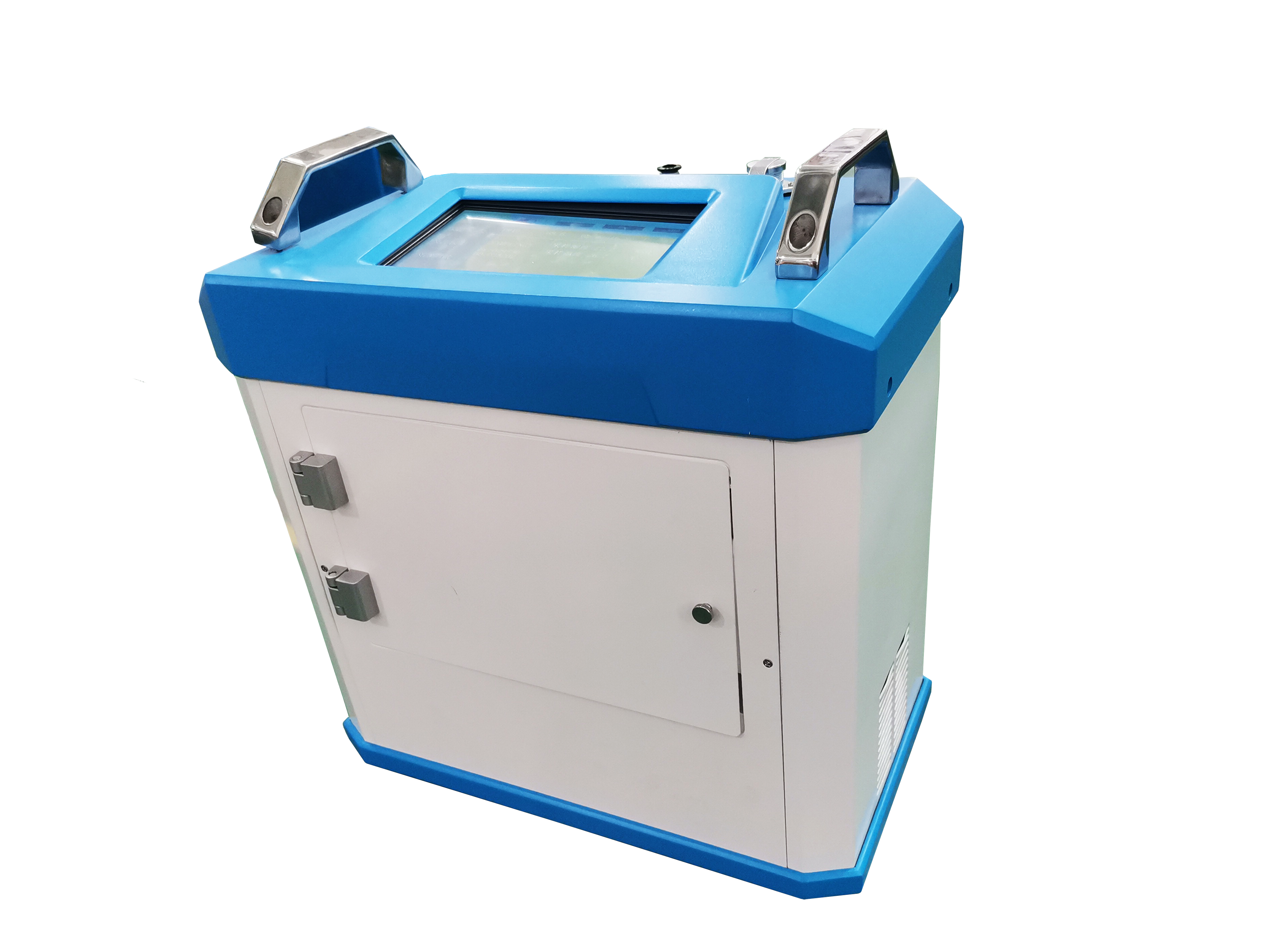

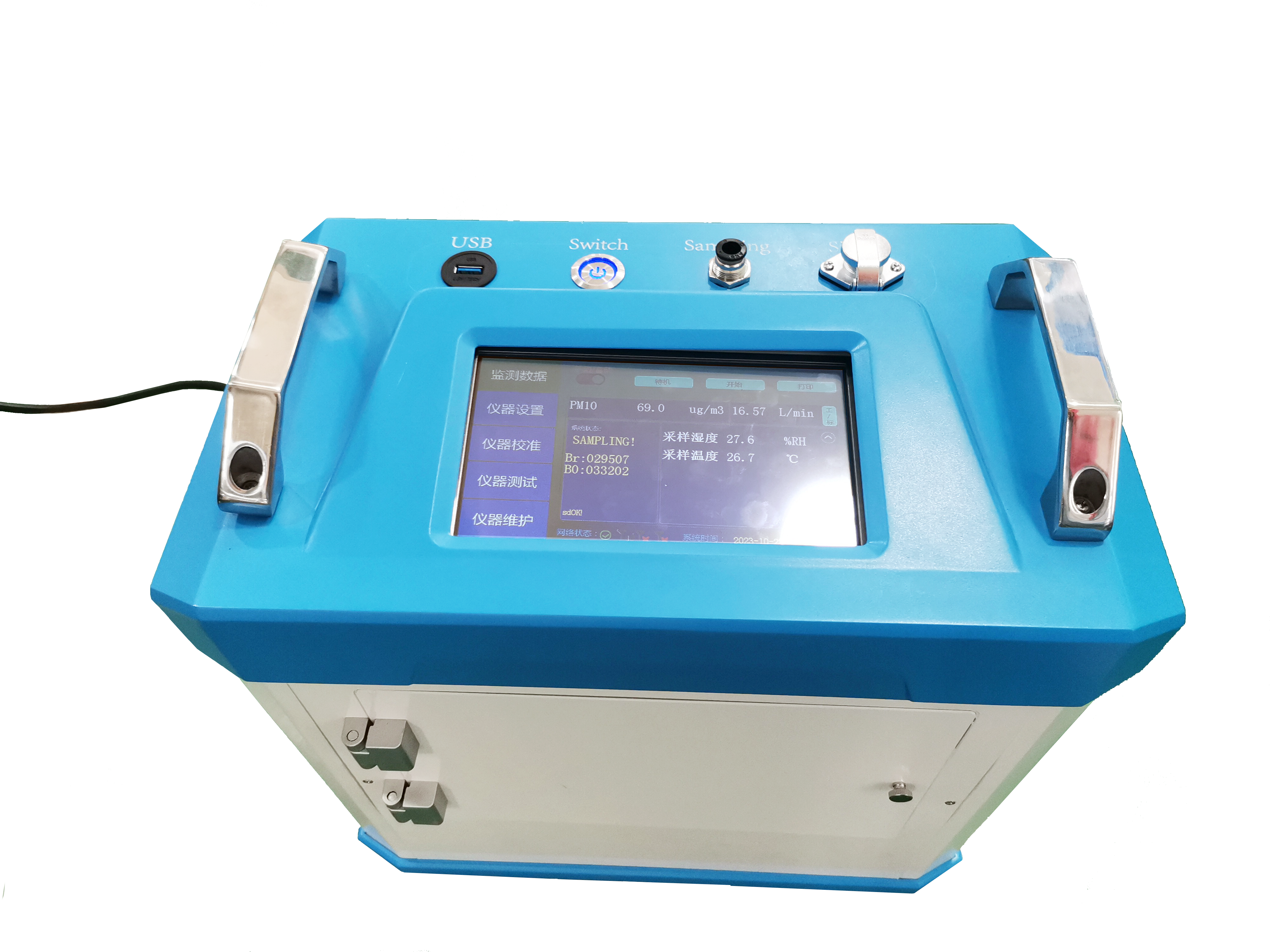

智易時代ZWIN-YCB06 便攜式煙塵在線檢測儀

1、產品介紹

基于β射線吸收原理的便攜式煙塵在線監測儀，是目前國內外普遍采用的便攜式煙塵在線監測儀器將采樣頭管插入煙道中，采用煙道外過濾的方法，將樣品采樣管放入煙道內，利用等速采樣原理抽取一定體積含顆粒物廢氣，廢氣中顆粒物在經過濾帶時被捕集在濾帶上。β射線通過濾帶時，能量發生衰減，通過對衰減量的測定計算出顆粒物的質量。

2、產品參數

煙塵濃度：(0-1000)ug/m3， (0-10000) ug/m3 可選;

分辨率：土2%;

最大允許誤差：不超過20%;

采樣管材質：鉆合金;

采樣管長度：500CM;

供電電壓：AC 220V;

3、技術特點

滿標值：1.5mg/cm2

斑點面積：1.68cm2

斑點之間的中心距：a士0.5mm,a為設定值約18.84mm

檢測限：≤2Hg/m2

重現性：≤2%

采樣流量偏差：+2%(以恒流量16.7L/min 為基礎)

計時誤差：24h<10s

整機噪聲：≤65dB

氣密性：氣路部分(不含傳感器)的氣密性在抽氣負壓達到 5kPa 時迅速密閉氣路，1min內負壓變化應小于200Pa

環境溫度：0℃~300℃

相對濕度：不大于 80%

煙氣壓力：-10kPa~10kPa

電源：電壓AC220V±22V、頻率50Hz±1Hz

探測器：光電倍增管閃爍體

數據顯示周期：5S

來電自啟動：通電運行5min后插入煙道即可運行

數據存儲：儀器存儲測量數據，方便查詢和導出

顆粒物的檢測原理是β射線吸收法，儀器是根據β射線吸收原理設計的，β射線是一種高速電子流，當高能量的粒子由14C發射出來，在碰到塵粒子時，能量減退或被粒子吸收。β射線強度一定時，被吸收量大小只與吸收物質的質量有關，與吸收物質的物化特性無關。物質放置在發射源14C和監測β射線的裝置中間，β射線被吸收，能量衰減。這樣導致監測到的β粒子的數量減少。

通過吸收物質（如紙帶上的塵），β射線粒子的衰減量接近指數。公式1基本恰當?shù)乇憩F(xiàn)了兩者之間的聯系。

? ? ? ? ? ? ? ? ? ? ? ? ? ?? 公式（1）

公式（1）中，I是測定（每一單位時間的計數）β射線的衰減強度（帶塵樣的紙帶），I0測定未經衰減的β射線的強度（清潔紙帶），μm稱為質量吸收系數或質量衰減系數（cm2/g），x是吸收物質的質量密度（g/cm2）。

公式（1）可轉變成計算x--吸收物質質量密度的公式，見公式2：

? ? ? ? ? ? ? ? ? ? ? ? ? ?? ???? 公式（2）

在實際操作中，吸收截面是在校準過程中的實驗測定。一旦I和I0被測定，計算物質密度x就很簡單。

在實際操作中，在特定時間（△t）內，環境空氣以恒定流率采入。這些采入的空氣通過紙帶的表面區域A。一旦算出吸收物質密度x，即可通過公式（3）算出環境中粒子物質的濃度值。

??? ? ?? ? 公式（3）

在公式（3）中，Mc是環境粒子濃度，A是通過紙帶的塵樣的截面積。Q是收集在紙帶上粒子物質的流量，△t是采樣時間。將這些等式換算成最后的公式，表明大氣粒子濃度和測定的數量之間的關系見公式（4）：

???????公式（4）

檢測原理動圖
